NORBIT: WINGHEAD i77h + B41
NORBIT presenta el primer sistema batimétrico Dual Head con array curvado cilíndrico de ultraalta resolución, diseñado para una movilización rápida en cualquier lugar y momento, y equipado con un sistema integrado de posicionamiento GNSS/INS líder en la industria y de máximo nivel.
Los sonares NORBIT WINGHEAD se basan en una plataforma analógica y digital de última generación, con potentes capacidades de procesamiento de señal, que ofrece batimetría estabilizada en rolido y varias salidas de imagen y backscatter, garantizando el máximo nivel de calidad en los datos del levantamiento. Gracias a su amplia experiencia en I+D, NORBIT ha desarrollado desde cero una nueva y avanzada tecnología que permite a aplicaciones tanto existentes como nuevas beneficiarse de las ventajas que ofrece un sonar multihaz de array curvado compacto y de banda ancha.

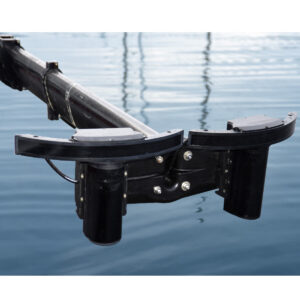

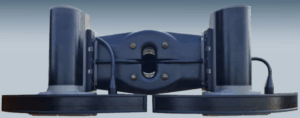

La configuración NORBIT WINGHEAD Dual Head i77h y B41 es un sonar multihaz de banda ancha, compacto y de ultraalta resolución, con array curvado, que ofrece una estrecha integración con GNSS/INS (Applanix OceanMaster). Está diseñado para utilizarse en las condiciones de mar gruesa más exigentes y en entornos operativos con una cobertura GNSS deficiente, como los alrededores de plataformas offshore.
Además, gracias a su reducido tamaño, bajo consumo energético y alto nivel de integración, WINGHEAD Dual Head permite de forma exclusiva obtener tanto una amplia cobertura como una mayor densidad de sondas desde una única interfaz de usuario
Características Principales:
Cobertura de swath: 5–230°
Rango de sector: flexible
Resolución acústica: <10 mm, con un ancho de banda de 80 kHz
Número de haces: 512, 1024 o 2048
Frecuencia nominal: 400 kHz
Agilidad de frecuencia: 200–700 kHz
Rango de profundidad: 0,2 m hasta >400 m*
Tasa de ping: hasta 60 Hz, con resolución adaptativa
Resolución estándar (across × along): 0,5° × 0,9° a 400 kHz y 0,3° × 0,5° a 700 kHz
Interfaz: Ethernet
Consumo eléctrico: <165 W
Alimentación: 10–28 VDC / 110–240 VAC
Dimensiones con soporte: 894,9 mm de altura × 300,6 mm de longitud × 172,0 mm de anchura
Peso total de los dos sonares y el soporte: 19,9 kg en aire y 9,4 kg en agua
Longitud de cable estándar: 8 m
Longitudes opcionales: 2 m, 25 m y 50 m
ESPECIFICACIONES TÉCNICAS WINGHEAD i77h + B41
